مادربرد >

نام محصول: Z97 Gaming 5
کمپانی سازنده: MSI
گارانتی: شرکت ماتریکس
نویسنده: علی کریمخانی


    1- مقدمه





    کمپاني تايواني Micro-Star International يا به اختصار MSI از کمپانی های پیشرو در زمینه تولید مادربورد، کارت گرافیکی، نوت بوک، All in One، تبلت، سرور و ... از سال 1986 میلادی کار خود را با شعار نوآوری و خلاقیت آغاز کرده و اولین مادربورد و نوت بوک با قابلیت اورکلاک در جهان ساخت این کمپانی خوشنام تایوانی می باشد. کمپانی MSI در سالیان اخیر همواره بر کیفیت ساخت بالا و امکانان منحصربفرد محصولات خود تمرکز داشته است، از این رو محصولات این کمپانی به لطف تیم R&D هوشمندش خصوصا در حوزه مادربورد، کارت گرافیکی و نوت بوک های گیمینگ توانسته اند جایگاه مستحکم و درخور توجهی بین کاربران، گیمرها و اورکلاکرهای حرفه ای کسب کنند و فضای رقابت را بین برندهای مختلف تنگ و تنگ تر کنند. امروزه در دنياي سخت افزار کمتر کسي ممکن است یافت شود که با محصولات متنوع اين کمپاني آشنایی نداشته باشد. پیشرفت روز افزون این کمپانی باعث شد تا در سال 2009 میلادی بلحاظ فروش قطعات سخت افزاری بعد از کمپانی ASUS و GIGABYTE در جایگاه سوم قرار بگیرد.



    مادربوردهای MSI تابحال جوایز و نشان های متعددی از نمایشگاه های مختلف کسب کرده اند و اولین عضو سری اورکلاکینگ یعنی Z77 Mpower موفق گردید نشان معتبر Taiwan Excellence را در سال 2013 میلادی کسب کند. نشان Taiwan Excellence از اعتبار و ارزش جهانی بسیار بالایی برخوردار بوده که توسط شورای توسعه تجارت خارجی تایوان (TAITRA) سازمان دهی شده است و هر ساله در تلاش برای جلب توجه اذهان عمومی به کیفیت محصولان کشور تایوان و نیز تحریک نوآوری و توسعه نام های تجاری مراسم باشکوهی مرتبط با آن برگزار می شود. مادربورد Z87-GD65 Gaming نیز به تنهایی موفق به کسب Award (نشان) طلایی Best Choice از نمایشگاه کمپیوتکس 2013 شده است!



    اگر اخبار دنیای سخت افزار را همراه با ما پیگیری کرده باشید، چندی است تب و تاب سری پردازنده های Haswell Refresh و مادربوردهای سری 9 اینتل بالا گرفته است. همان طور که پیش از این نیز اعلام شده بود مادربوردهای سری 9 اینتل در تاریخ 11 می سال 2014 میلادی به طور رسمی عرضه شدند، باعث افتخار و مباهات مجموعه اورکلاکینگ هیروز می باشد همزمان با رسانه های معتبر جهانی اقدام به انتشار بررسی یکی از مادربوردهای خوش قیمت این سری از سوی کمپانی MSI کنیم. در ادامه بررسی همراه ما باشید ..




    2- Intel Z97 Chipset PCH



    کمپانی intel در ماه می سال 2014 چیپست جدید خود به نام Z97 را برای سیستم های رده Premium معرفی کرد. معرفی این چیپست اندکی پیش از پردازنده های Haswell Refresh صورت گرفت و این چیپست بطور رسمی جایگزین چیپست پیشین Z87 این کمپانی خواهد شد. این چیپست همچون Z87 از سوکت پردازنده LGA 1150 بهره برده و از پردازنده های Haswell و Haswell Refresh پشتیبانی می کند. کمپانی اینتل اعلام کرده است پردازنده های نسل بعدی Broadwell نیز با این چیپست سازگار خواهند بود. همانند نسل پیشین خود، Z97 نیز تفاوت های زیادی از نظر امکانات با نسل پیشین خود نداشته و امکاناتی مشابه چیپست Z87 را عرضه می کند. پشتیبانی از شش پورت SATA 6GB/s، شش پورت USB 3.0، هشت پورت USB 2.0، شانزده لنز PCI Express Gen3، فناوری Intel Rapid Storage و فناوری Intel Smart Connect از جمله امکاناتی می باشند که چیپست Z87 نیز به کاربران عرضه می کرد.





    شاید بتوان پشتیبانی از SATA Express را مهمترین قابلیت جدید Z97 دانست. بدین ترتیب مادربوردهای مبتنی بر این چیپست دارای اسلات M.2 می باشند، این اسلات جایگزین mSATA شده و با ابعاد کوچکتر و سرعت بالاتر خود (66 درصد سریعتر از mSATA) گزینه مناسبی برای ارتقا سیستم ها، خصوصا نوت بوک ها و تبلت ها می باشد. این اسلات می تواند از قطعات مختلفی نظیر Wifi، Bluetooth و NFC پشتیبانی کند که قطعا هیچکدام از آنها به اندازه SSD درایو های پرسرعتی که مناسب این اسلات می باشند، جذاب نخواهند بود.

    قابلیت مهم دیگر Z97 پشتیبانی از فناوری Intel Device Protection با استفاده از Boot Guard می باشد. Intel Device Protection که توسط بخش امنیت این کمپانی توسعه یافته است، یک قابلیت سخت افزاری-نرم افزاری بوده و باعث افزایش امنیت کلی سیستم می شود. این نخستین باری است که چیپست های این کمپانی چنین قابلیتی را ارائه می دهند.




    3- بسته بندی محصول و محتویات



    بسته بندی این محصول جدید نیز همانند مادربوردهای Z87 سری گیمینگ MSI به رنگ مشکی مات (در کناره ها به رنگ سرخ) بوده و اژدهای (Dragon) معروف کمپانی MSI نیز بر روی آن به رنگ سفید خودنمایی می کند. بسته بندی محصول در عین سادگی چشم نواز بوده و به ویژگی های کلیدی محصول همانند پشتیبانی از چیپست Z97 و پردازنده های سری Core اینتل، شبکه مختص بازی Killer E22XX و نسل جدید تکنولوژی صوتی انحصاری MSI تحت عنوان Audio Boost2 اشاره دارد. لوگو G یا Gaming Series نیز در گوشه ای از جعبه مادربورد قرار گرفته است و معرف این سری می باشد. قابل ذکر است محصولی که به منظور بررسی در اختیار مجموعه اورکلاکینگ هیروز قرار گرفته است نمونه شماره 35 بوده و برچسب مربوط به آن نیز در گوشه ای از جعبه مادربورد به چشم می خورد. تعداد محدودی از این نمونه ها به منظور تست و بررسی در اختیار رسانه های مختلف در سراسر جهان قرار گرفته است.





    پکیج این محصول شامل مادربورد MSI Z97 Gaming 5، دفترچه راهنمای کاربر یا User Guide، راهنمای اورکلاکینگ مادربوردهای سری 9 به زبانی شیوا همراه با اسکرین شات های متعدد، یک عدد DVD درایور و نرم افزار های مورد نیاز، نشان فلزی و آویز در گیمینگ با عنوان "مشغول بازی هستم، مزاحم نشوید" همراه با شیلد مشکی رنگ I/O که این بار فوم عایقی در پشت آن قرار گرفته، دو عدد کابل SATA 6Gb/s، کابل SLI و تعدادی m.Connector برای اتصال راحت تر کابل های کیس می باشد.





    همراه مادربورد MSI Z97 Gaming 5 این بار شاهد قطعه جدیدی تحت عنوان Direct Audio Power می باشیم که مبدل Molex به کانکتور 3 پین بوده و تامین جریان خارجی مورد نیاز تراشه صوتی آنبورد به صورت پایدار را بر عهده دارد.





    تعدادی برچسب کابل SATA نیز برای نام گذاری Device و ابزارهای نصب شده یا پرهیز از آشفتگی هنگام استفاده از Raid داخل پکیج مادربورد قرار گرفته است.






    4- نگاه نخست



    مادربوردهای سری گیمینگ MSI مبتنی بر چیپست Z97 اینتل طبق اعلام کمپانی MSI در ابتدا با نام گذاری جدید در سه سطح Gaming 3، Gaming 5 و Gaming 7 معرفی شدند که Gaming 7 را می توان بلحاظ امکانات و ویژگی ها معادل GD65 سابق! قلمداد کرد ولی با نزدیک شدن به زمان عرضه رسمی مادربوردهای Z97 اینتل، عضو جدید این سری نیز با برخی امکانات و قابلیت های بیشتر از سوی کمپانی با عنوان Gaming 9 AC معرفی گردید. مادربورد Z97 Gaming 5 که به منظور بررسی در اختیار مجموعه اورکلاکینگ هیروز قرار گرفته است از محصولات خوش قیمت کمپانی MSI در این رده تلقی شده و در ادامه به بررسی دقیق تر آن خواهیم پرداخت.





    همان طور که در ابتدا نیز اشاره گردید، سری گیمینگ کمپانی MSI از ترکیب رنگ مشکی و سرخ بهره می برد از این رو PCB مادربورد Z97 Gaming 5 نیز به رنگ مشکی مات بوده و برای زیبایی بیشتر اسلات های حافظه، کارت گرافیکی، پورت ها و کانکتور ها نیز ازاین شیوه پیروی می کنند. در میان برای جذابیت بیشتر مادربورد و پرهیز از یکنواختی در بخش کولینگ سیستم توان پردازنده و کولینگ چیپست Z97 ترکیبی از رنگ مشکی و سرخ بکار رفته است. لوگو یا نشان سری گیمینگ نیز بروی کولینگ چیپست Z97 خودنمایی می کند که نسبت به سری Z87 تغییر محسوسی در این بخش داشته است و بر زیبایی آن افزوده شده است.





    در هر صورت مادربورد Z97 Gaming 5 در سایز (Form Factor) مرسوم ATX با جزئیات 305 mm x 244 mm تولید شده و از PCB چند لایه همراه با بافتی از Fiberglass برای افزایش مقاومت در برابر رطوبت و الکتریسته ساکن تشکیل شده است. افزایش تعداد لایه های PCB و جداسازی سیکل های انرژی که وظیفه تغذیه بخش های حیاتی مادربورد را برعهده دارند در کنار استفاده از قطعات الکترونیکی با کیفیت پایداری بهتر مادربورد را تحت شرایط دشوار و اورکلاکینگ بدنبال خواهد داشت. این موضوع خصوصا در سیستم های گیمینگ به دلیل ساعات طولانی استفاده از سیستم و تحت بار بودن دائمی آن اهمیت ویژه ای خواهد داشت.








    5- نگاه نزدیک: پردازنده، سیستم توان پردازنده



    مادربورد MSI Z97 Gaming 5 از سوکت پردازنده LGA1150 ساخت کمپانی مشهور Lotes بهره برده و با تمامی پردازنده های نسل چهارم و پنجم سری Core اینتل با عنوان Haswell/Haswell Refresh من جمله Core™ i7/ i5/ i3 ،Pentium و Celeron سازگار می باشد، از این رو کاربران و گیمرها تا زمان عرضه پردازنده های Haswell Refresh می توانند از پردازنده های نسل قبل خود استفاده نمایند. قابل ذکر است سوکت پردازنده Lotes بدلیل استفاده از متریال و مواد بهتر از کیفیت ساخت بسیار بالایی نسبت به نمونه مشابه کمپانی Foxconn برخوردار بوده و در حال حاضر در کمتر مادربوردی از کمپانی MSI شاهد سوکت Foxconn می باشیم!





    یکی از مهم ترین بخش های حیاتی یک مادربورد سیستم مدریت توان یا رگلاتور توان پردازنده می باشد که وظیفه تامین جریان مورد نیاز پردازنده مرکزی را بر عهده دارد. طی این پروسه می بایست ولتاژ 12 ولت دریافتی از طریق کانکتور 8 پین E-ATX به ولتاژی با رنج 0.8 الی 1.2 ولت با آمپراژ بالا به منظور تغذیه صحیح پردازنده مرکزی و دیگر اجزای آن (شامل Uncore, IGPU, IO, IMC) تبدیل گردد. کیفیت ولتاژ خروجی نقش بسیار مهمی در پایداری و قابلیت اورکلاکینگ پردازنده خواهد داشت از این رو کمپانی MSI برای این مادربورد خوش قیمت سیستم مدیریت توان 8 فاز دیجیتالی از نوع PowerPak Mosfet در نظر گرفته است که بنظر ما نیز کافی بوده و توسط یک چیپ کنترولر مجزا نیز قابل Optimze می باشد. کنترولر دیجیتال بخش PWM با عنوان uP16490 وظیفه مدیریت این بخش حیاتی را بر عهده دارد.





    در این بخش علاوه بر PowerPak Mosfet چوک های SFC با هسته فریت و خازن های جامد تیره ژاپنی با هسته آلومینیومی و روکش نیکل نیز حضور دارند. چوک های SFC یا Super Ferrit Choke نسبت به نسل پیشین دمای کاری بسیار پایینی (35 درجه سلسیوس خنک تر) همراه با 30% ظرفیت جریان بیشتر (60 آمپر) و 20% بازدهی انرژی بهتری را ارائه می دهد که افزایش قابلیت اورکلاکینگ را در پی دارد. خازن های جامد ژاپنی تیره رنگ که Dark Solid معروف هستند به لطف پوشش نیکل بکار رفته در ساخت آنها در مقابل پوسیدگی و زنگ زدگی مقاوم بوده و توانایی فعالیت در رنج دمایی بالا را نیز دارا می باشد. از سوی دیگر طبق اظهار نظر کمپانی طول عمر مفید آنها در شرایط سخت بیش از ده سال و در حالت Office نیز بیش از 50 سال گزارش شده است. تمامی قطعات الکترونیکی بکار رفته در ساخت این مادربورد تحت استاندارد نظامی یا Military Class 4 بوده و کارایی تک تک آنها در شرایط سخت و دشوار (منطبق بر گواهی MIL-STD-810G) سنجیده شده است!





    به منظور دفع حرارت موثر این بخش دو هیت سینک مجزا با رنگ بندی مشکی و سرخ با الهام از پنجه های اژدها در نظر گرفته شده که نسبت به سری 8 طراحی آن را قدری متمایز ساخته است. شاید بهتر می بود در این بخش کمپانی MSI از یک هیت پایپ برای انتقال حرارتی بهتر نیز استفاده می کرد ولی با توجه به دمای کاری پایین سیستم توان مادربورد و البته کاهش قیمت نهایی محصول این مورد قابل توجیه می باشد! فضای اطراف سوکت پردازنده نیز مناسب بوده و مشکلی از بابت نصب Air Cooler های حجیم برای کاربران و گیمرها وجود نخواهد داشت. همان طور که اشاره گردید جریان مورد نیاز پردازنده نیز از طریق یک کانکتور هشت پین 12v از نوع E-ATX تامین می گردد.










    6- نگاه نزدیک: حافظه ها، شکاف های توسعه، سیستم صوتی



    چهار اسلات حافظه مشکی رنگ با فاصله مناسبی از سوکت پردازنده (مشکلی برای نصب فن های کولر Thermaltake Frio ایجاد نگردید) در بخش فوقانی مادربورد قرار دارد که بواسطه آنها مادربورد Z97 Gaming 5 قابلیت پشتیبانی از حداکثر 32 گیگابایت حافظه DDR3 با فرکانس کاری 3200 مگاهرتز (در حالت اورکلاک) بصورت Dual Channel یا دو کاناله را دارا می باشد. همان گونه که در بررسی های پیشین نیز اشاره گردید در مادربوردهای سری Z87 و Z97 شاهد چرخش اسلات های حافظه نسبت به سری Z77 می باشیم، این مورد در هنگام اسمبل سیستم باعث گردید بخش پشتی و بدون برچسب حافظه های Transcend در معرض دید قرار بگیرد. همچنین پروفایل XMP یا Extreme Memory Profile حافظه ها نیز توسط مادربورد Z97 Gaming 5 قابل پشتیبانی بوده و گیمرها براحتی می توانند از حافظه های سریع خود با فرکانس 2933، 3000، 3200 مگاهرتزی بروی سیستم گیمینگ خود لذت ببرند. در بخش سیستم توان یا رگلاتور ولتاژ نیز 2 فاز بطور جداگانه برای تغذیه ماژول های حافظه DDR3 اختصاص یافته است.





    پس از بررسی بخش فوقانی مادربورد به درگاه های توسعه می رسیم، کمپانی MSI در این بخش سه اسلات کارت گرافیکی PCI-E X16 نسل سوم (Gen 3.0) در کنار چهار اسلات PCI-E 2.0 X1 به منظور نصب ابزارهای توسعه نظیر کارت شبکه، کارت تدوین و ... برای مادربورد Z97 Gaming 5 در نظر گرفته است. گیمرهای حرفه ای برای داشتن Fps بیشتر در بازی ها همواره از یک یا چند کارت گرافیکی قدرتمند بروی سیستم خود بهره می برند از این رو مادربورد گیمینگ نیز باید از این قابلیت پشتیبانی کند. البته باید اشاره کنیم از سه اسلات PCI-E کارت گرافیکی تنها اسلات اول در مود (Mood) کامل X16 توانایی فعالیت داشته و دو اسلات دیگر به طور ذاتی X8 می باشند، دلیل این موضوع را در محدودیت ذاتی پردازنده های Haswell و البته Hawell Refresh (به طور دقیق تر کنترلر PCI-E) می توان یافت که تنها 16 لنز یا مسیر گرافیکی در اختیار مادربورد قرار می دهند.



    از این رو کاربر امکان نصب یک کارت گرافیکی در مود کامل X16، دو کارت گرافیکی در مود X8-X8 و سه کارت گرافیکی در مود X8-X4-X4 خواهد داشت. هرچند ایده آل ترین حالت برای چینش دو گانه کارت گرافیکی در حالت SLI/CrossFire مود X16-X16 می باشد ولی برای دست یابی به این حالت باید از چیپ کمکی PLX بهره گرفت که باعث افزایش چشمگیر قیمت نهایی محصول می گردد و از سوی دیگر تفاوت کارایی آن با مود X8-X8 ناچیز و قابل چشم پوشی می باشد، لذا برای مادربوردی در این رنج قیمت همین پیکر بندی مناسب می باشد. قابل ذکر است چیپست Z97 نیز همچون اجداد (!) خود بطور ذاتی از پیکربندی SLI و CrossFire پشتیبانی کرده و از انعطاف پذیری بالایی خصوصا در مورد ترکیب کارت های گرافیکی AMD برخوردار است.





    در بخش دیگری از مادربورد لوگو فلزی Audio Boost به رنگ مشکلی و حضور تعدادی خازن های متمایز به رنگ طلایی توجه هر بیننده ای را بخود جلب می کند، خصوصا که این لوگو دارای Back Light زیبایی به رنگ سرخ می باشد و جلوه خاصی هنگام روشن شدن سیستم به آن می بخشد. بدون شک از ارکان اصلی بازی های رایانه ای به منظور ایجاد هیجان (و کشش به سمت یک بازی خاص) جلوه های سمعی و بصری است، هر آنچه که توسط پردازنده مرکزی و کارت گرافیکی پردازش می گردد بروی صفحه Monitor بنمایش در می آید که سهم عمده ای از توجه گیمر ها را به خود اختصاص می دهد ولی در کنار این موضوع هر گیمر و بازیکن حرفه ای دنبال صدایی شفاف، واضح (به اصطلاح کریستالیزه) و واقعی از بازی می باشد تا خود را بیش از پیش در فضای بازی احساس کند و در آن فرو رود!



    از این رو کمپانی MSI بمنظور برآورده کردن نیازهای گیمرها و البته ارائه مادربوردی کامل! (که نیازی به تهیه کارت صوتی حرفه ای مجزا نداشته باشد!) در این بخش از چندین جزء موثر در افزایش کیفیت و قدرت امواج صوتی بهره جسته است که مجموعه این اجزا در کنار هم سیستم یا تکنولوژی صوتی انحصاری MSI تحت عنوان Audio Boost نام گرفته و در مادربورد Z97 Gaming 5 شاهد نسخه بهبود یافته آن یعنی Audio Boost 2 می باشیم. لوگو فلزی Audio Boost که عایق EMI یا امواج الکترو مغناطیسی نیز می باشد، تراشه صوتی محبوب Realtek® ALC1150 Codec را در دل خود جای داده و خروجی صوتی با کیفیت 7.1 کاناله را ارائه می کند. این تراشه صوتی از جدید ترین محصولات کمپانی Realtek بوده و کمپانی های متعددی از این تراشه صوتی بهره می برند.





    بد نیست نگاه دقیق تری به سیستم صوتی Audio Boost 2 و پروسه آن داشته باشیم:

    - در ابتدا مسیری ایزوله بروی مادربورد (قابل رویت نیز می باشد) جهت جداسازی سیکل امواج صوتی از دیگر بخش های مادربورد که باعث کاهش نویز یا ریپل امواج صوتی در اثر امواج الکترو مغناطیس دیگر اجزای PCB می گردد. در پشت مادربورد LED های کوچکی در طول این مسیر ایزوله قرار گرفته است تا در صورت روشن شدن سیستم این مسیر نیز قابل تشخیص بوده و بر زیبایی مادربورد بیافزاید.

    - پردازش امواج صوتی توسط رابط نرم افزاری Creative Sound Blaster 2 و البته تراشه صوتی Realtek ALC 1150.

    - تقویت امواج حاصل توسط دو چیپ آمپلی فایر (AmpliFier) با مشخصه OPA1652 که اجازه استفاده از هدفون های حرفه ای را به گیمرها می دهد.

    - فیلترینگ مضاعف امواج صوتی جهت دستیابی به صدایی شفاف، واضح و کریستالیزه توسط بهترین خازن های صوتی ژاپنی تحت عنوان NichiCon.

    - در نهایت آخرین عضو این سیستم صوتی، جک های (Jack) صدا با روکشی از جنس طلا! که بهترین متریال یا فلز ممکن برای انتقال امواج صوتی بدون مستهلک شدن می باشد که به مرور زمان استفاده زیاد از جک ها از کیفیت و کارایی آنها کاسته نمی شود.





    در بسته بندی محصول اگر بخاطر داشته باشید کابل کوچکی با عنوان Direct Audio Power حضور داشت که توضیح مختصری راجع به آن ارائه گردید. به عنوان توضیح تکمیلی باید اشاره کنیم جریان مورد نیاز تراشه صوتی RealTek ALC1150 و دیگر اجزای سیستم صوتی Audio Boost از طریق مادربورد تامین می گردد ولی در صورت نیاز کاربر می تواند این جریان مورد نیاز را بطور مستقیم از منبع تغذیه تامین کند! در این حالت بایستی ضمن اتصال کابل Direct Audio Power نسبت به تغییر وضعیت سوئیچ Audio SW1 کنار خازن های طلایی NichiCon اقدام نماید. قابل ذکر است این پروسه تنها در حالت خاموش بودن سیستم بایستی انجام گیرد در غیر این صورت تراشه صوتی مادربورد ممکن است صدمه جدی ببیند!!






    7- نگاه نزدیک: شبکه، ذخیره سازی



    تا اینجای بررسی به اجزای مختلف یک مادربورد گیمینگ بروز و کامل پرداخته شد، حال قصد داریم به جزء دیگری که نقش مهمی در بازی های آنلاین و تحت شبکه دارد بپردازیم. تابحال برای شما پیش آمده است که پهنای باند شبکه یا زمان تاخیر (Latency) آن برای بازی کافی نبوده و Freeze یا Lag های متعددی داشته باشید؟ بخاطر این موضوع ممکن است عصبانی شده و بازی را واگذار کرده باشید؟! یا حتی قید بازی های آنلاین یا تحت شبکه را زده باشید؟! این موضوع در مورد بازی های حجیم که در فضای باز و گسترده (بدون محدودیت) اجرا می شوند بیشتر نمود پیدا می کند. راه حل چیست؟

    در جواب باید اشاره کنیم هیچ یک از تراشه یا چیپ های شبکه ای که بروی مادربوردهای متداول بازار عرضه می شوند مختص بازی نبوده و برای بازی های آنلاین و تحت شبکه بهینه سازی نشده اند. درواقع عموم کاربری افراد اداری بوده و در اکثر مواقع برای اتصال به اینترنت مورد استفاده قرار می گیرد. در حالی که شبکه مختص بازی (Gaming) ساختار، عملکرد و وظایف متفاوتی دارد!



    مادربورد  MSI Z97 Gaming 5همان طور که در ابتدا نیز گذرا اشاره گردید از جدیدترین تراشه شبکه مختص بازی، ساخت کمپانی مشهور Qualcomm Atheros با عنوان Killer E2205 بهره می برد که صرفا برای Gaming و بازی های آنلاین و تحت شبکه طراحی و ساخته شده است. از این رو پهنای باند گیمینگ که در اختیار کاربر قرار می دهد به مراتب از شبکه های متداول بیشتر بوده و در عین حال زمان تاخیر آن نیز بشدت کاهش یافته است که لگ های متداول در بازی های این چنینی را بطور کامل رفع می کند. همچنین از نکات مثبت این تراشه می توان به قابلیت Optimze و مدیریت پهنای باند گیمینگ و دیگر کاربری های سیستم اشاره کرد.





    در بخش ذخیره سازی مادربورد Z97 Gaming 5 انتخاب های متعددی را در اختیار گیمرها قرار می دهد: پورت های SATA و پورت جدید M.2

    همان طور که در مشخصات چیپست Z97 اینتل نیز اشاره گردید، چیپست Z97 شش پورت SATA 6Gb/s برای اتصال Optical درایو و ابزارهای ذخیره سازی اطلاعات در اختیار کاربر قرار می دهد که از چینش های مختلف Raid شامل 0،1،5،10 و تکنولوژی های Intel® Smart Response، Intel® Rapid Start،Intel® Smart Connect Technology  بطور پیش فرض پشتیبانی می کند. شش پورت SATA 6Gb/s که در کنار هیت سینک چیپست Z97 با زاویه 90 درجه قرار گرفته اند، جوابگوی نیاز عموم کاربران و گیمرها خواهد بود و نمی توان به کمپانی MSI برای عدم استفاده از چیپ های کمکی مرسوم بمنظور افزایش تعداد پورت های SATA خرده گرفت.





    پورت mSATA را بخاطر دارید؟ برای اولین بار همراه با مادربوردهای Z87 اینتل معرفی و عرضه گردید. کاربران با نصب حافظه های ناند یا SSD های از نوع mSATA و بلطف تکنولوژی Intel Smart Response ترکیبی از هارد مکانیکی خود و حافظه mSATA ساخته که دسترسی به فایل های حجیم را سرعت بخشیده و بوت سیستم عامل نیز طی زمان بسیار کمتری انجام می گیرد. حال نسل دوم این نوع پورت با عنوان M.2 همراه با مادربوردهای سری 9 اینتل عرضه شده است که مبتنی بر اینترفیس PCI-E X2 طراحی شده و پهنای باندی معادل 10 Gb/s در اختیار قرار می دهد! پهنای باندی به مراتب بیشتر از پورت های SATA که 6 Gb/s می باشد. این پورت جایگزین mSATA شده و با ابعاد کوچکتر و سرعت بالاتر خود (66 درصد سریعتر از mSATA) گزینه مناسبی برای ارتقا سیستم ها، خصوصا نوت بوک ها و تبلت ها می باشد. این پورت می تواند از قطعات مختلفی نظیر Wifi، Bluetooth و NFC پشتیبانی کند که قطعا هیچکدام از آنها به اندازه SSD درایو های پرسرعتی که مناسب این پورت می باشند جذاب نخواهند بود. قابل ذکر است با نصب مدول M.2 پورت های SATA5 و SATA6 از دسترس خارج می گردند.





    8- نگاه نزدیک: درگاه های ارتباطی



    سرانجام پس از بررسی بخش های اصلی مادربورد Z97 Gaming 5 به درگاه های ارتباطی یا I/O Ports می رسیم، به طور مرسوم درگاه های متعددی در این بخش قرار دارند ولی کمپانی MSI از این بخش نیز بسادگی نگذشته است! در واقع این چنین نیز می باشد، یک مادربورد گیمینگ درگاه های خاص خود را می طلبد، این طور نیست؟



    پورت های ویژه گیمینگ: طبق اظهار نظر کمپانی با سه برابر طلای بکار رفته بیشتر جهت افزایش طول عمر، حساسیت و کارایی بهتر، پشتیبانی از ماوس و کیبوردهای حرفه ای مختص بازی، پشتیبانی از کنترولرهای بازی SteamOS به صورت پیش فرض

    پورت های USB Audio Power: جهت اتصال هدفون های حرفه ای و داک های USB با جریان اسیتبل و ثابت

    پورت شبکه RJ45 گیمینگ منشعب از تراشه Killer E2205

    جک (Jack) های صدا با روکشی از جنس طلا و منشعب شده از چیپ آمپلی فایر (رنگ سرخ)





    جزئیات دقیق تر درگاه های I/O مادربورد Z97 Gaming 5 بشرح زیر می باشد:

    - یک پورت کومبو PS/2 برای اتصال ماوس/کیبورد (پورت ویژه گیمینگ)

    - چهار پورت USB 2.0 (دو پورت ویژه گیمینگ)

    - چهار پورت USB 3.0

    - یک پورت شبکه RJ45 گیمینگ

    - شش ورودی و خروجی Audio

    - یک خروجی تصویر HDMI v1.4

    - یک خروجی تصویر DVI

    - یک خروجی تصویر D-Sub



    چهار پورت داخلی USB 2.0 (دو کانکتور)، دو پورت داخلی USB 3.0 (یک کانکتور)، یک کانکتور مدول TPM، یک کانکتور Serial همراه با کانکتور صدا Front Panel نیز بروی مادربورد تعبیه شده است. با توجه به اینکه کارایی پورت های USB 3.0 داخلی با افزایش طول کابل داخلی (خصوصا در کیس های بزرگ) کاهش می یابد، از این رو برای حل این مشکل کمپانی MSI دو IC تحت عنوان Redriver یا تقویت کننده برای هر کانکتور داخلی پورت های USB 3.0 در نظر گرفته است. همچنین در کنار کانکتورهای داخلی USB 2.0 دیباگر یا نمایشگر وضعیت سیستم نیز قرار دارد که مراحل بوت سیستم رو گزارش داده و در پس از بوت کامل دمای پردازنده مرکزی را گزارش می دهد.





    تراشه PTN3360DBS NXP سیگنال های دریافتی از سوی پردازنده را به سیگنال های خروجی مناسب برایDVI v1.0  و  HDMI v1.4b تبدیل می کند که در این مادربورد برای خروجی HDMI استفاده شده است.





    تراشه novoTon NCT6792D همان طور که در بررسی های پیشین نیز اشاره کردیم، چیپ Super I/O مادربورد بوده و وظایف اجرایی و مدیریتی مهمی دارا می باشد که از آن جمله مدیریت فن های نصب شده بروی سیستم و پورت PS/2 اشاره کرد.








    9- سیستم تست

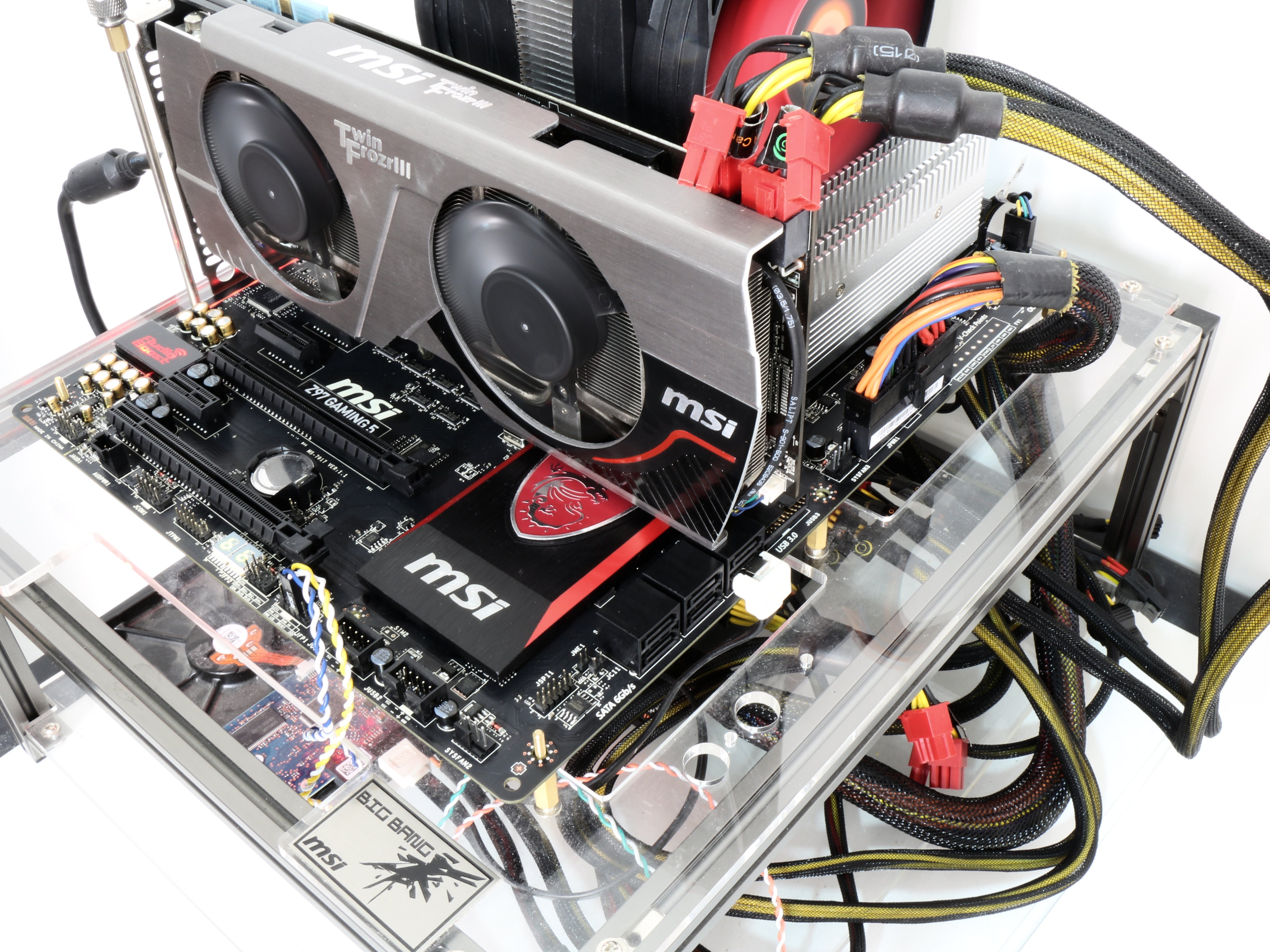

    سیستم تست بر مبنای پردازنده Haswell Core i7 4770K از سوکت LGA1150 بوده و تنظیمات بایوس در حالت پیش فرض قرار گرفته است. کلیه تنظیمات مربوط به Turbo، EIST و C1E روشن می باشد.

    حافظه اصلی (رم) از دو ماژول دو گیگابایتی Transcend AxeRam 2400 MHz تشکیل شده و بر اساس پروفایل XMP فرکانس 2400 مگاهرتزی این حافظه ها با ولتاژ 1.65 ولت و زمان تاخیر (تایمینگ) 28-11-12-10 قابل دسترس می باشد.

    منبع تغذیه قدرتمند Thermaltake ToughPower Grand 1200W وظیفه تامین جریان مورد نیاز سیستم را بر عهده دارد و به خوبی جوابگوی کارتهای گرافیکی High-End در حالت SLI/CrossFire می باشد. هارد دیسک 250 گیگابایتی Hitachi و کولر پردازنده قدرتمند Thermaltake Frio Advanced دیگر قطعات سیستم تست می باشند.



    سیستم عامل Microsoft Windows 7 Ultimate 64bit SP1 بوده و درایور nVIDIA Forceware 327.23 برای کارت گرافیک MSI N570GTX Power Edition در نظر گرفته شده است.





    مشخصات کامل سیستم تست به شرح زیر می باشد:





    جزئیات و نسخه دقیق نرم افزارهای مورد استفاده نیز به شرح زیر می باشد:

    Wprime 1.55

    SuperPi 1.5

    3DMark 11 v1.01

    3DMark Vantage 1.01

    3DMark 13 Advanced Edition 1.0

    AIDA 64 Extreme 3.00.2900

    Cinebench R11.5 x64

    Cinebench R15 x64



    همانطور که ملاحضه می کنید در این بخش از هشت بنچمارک مختلف برای بررسی کارایی کلی سیستم استفاده خواهیم کرد. در این بین از سه بنچمارک گرافیکی کمپانی Futuremark برای سنجش Cpu Score بهره خواهیم برد و دیگر بنچمارک ها محاسباتی و مختص سنجش قدرت پردازنده و حافظه ها می باشند.


    مشخصات پردازنده از زبان CPU-Z:






    10- بایوس مادربورد



    محیط بایوس جدید کمپانی MSI با رابط گرافیکی شکیل مشکی و سرخ رنگ تحت عنوان Click Bios 4 شناخته می شود. در هنگام ورود به این محیط بخشی از وضعیت سیستم شامل مشخصات پردازنده، فرکانس پردازنده، حجم و فرکانس حافظه، دمای پردازنده، دمای سیستم یا مادربورد، ورژن بایوس به صورت مختصر ذکر شده است. همچنین در گوشه ای دیگر به صوت میانبر دو گزینه برای فعال کردن ویژگی های OC Genie و XMP در نظر گرفته شده است. تقسیم بندی بخش های متعدد بایوس بخوبی صورت گرفته و حتی کاربرانی که برای بار اول با بایوس مادربوردهای MSI روبرو می شوند براحتی می توانند با آن ارتباط برقرار کنند. تنظیمات و گزینه های بخش اورکلاکینگ در دو سربرگ ساده و پیشرفته (Simple, Advanced) قرار گرفته است که سهولت کاربری را برای افرادی که آشنایی کاملی با اورکلاکینگ ندارند در پی خواهد داشت. طیف تنظیمات این بخش در مقایسه با سری اورکلاکینگ کمتر می باشد ولی با این همه تمامی تنظیمات مورد نیاز و مهم در دسترس کاربر می باشد.

    بایوس مادربورد نیز به آخرین نسخه رسمی یعنی E7917IMS v1.1 بروز رسانی گردید.



    تصاویر بیشتر از محیط بایوس:








    11- نرم افزار همراه مادربورد



    هر یک از کمپانی های مادربورد سازی نرم افزار یا رابط کاربری منحصربفردی بمنظور نمایش وضعیت سیستم، مشخصات و البته تنظیمات مربوط به اورکلاکینگ از طریق ویندوز یا سیستم عامل را دارا می باشند. کمپانی MSI نیز از این قضیه استثنا نیست و پس از چندین نسل نرم افزارهای مختلف هم اینک بروی مادربورد Z97 Gaming 5 نرم افزار Command Center با شکل و شمایل جدیدی ارائه شده است. این نرم افزار را می توان نسخه بهبود یافته و کامل شده ای از نسخه های پیشین Overclocking Center و Command Center دانست که تمامی اطلاعات مورد نیاز کاربر و همچنین تنظیمات مربوط به پردازنده و حافظه ها قابل دسترس می باشد. همچنین در این نسخه قابلیت اتصال بی سیم به مادربورد از طریق شبکه وایرلس نیز دیده می شود. قابل ذکر است نسخه فوق برای دیگر مادربوردهای سری 8 کمپانی MSI نیز قابل دانلود و اجرا می باشد.



    تصاویری از محیط این نرم افزار پر کاربرد:








    12- AIDA64 تست پردازنده





    AIDA64، پیشتر Everest، یکی از قدیمی ترین و شناخته شده ترین نرم افزار های سیستمی می باشد. این نرم افزار دارای قسمت های مختلفی برای نمایش کامل مشخصات سیستم (سخت افزاری و نرم افزاری) و مونیتور آنها می باشد. AIDA64 دارای تست های مختلفی برای محک زدن کارایی پردازنده و حافظه می باشد که شاید مطرح ترین آنها Cache and Memory Benchmark باشد. از میان این تست های گوناگون، تست های زیر انتخاب گردید:



    CPU Queen

    تست ساده ایی که توانایی میزان پیش بینی و عدم پیش بینی را در پردازنده های مرکزی اندازه گیری می کند. این تست مشکلات کلاسیک مربوط به Queens را بر روی یک صفحه ی شطرنجی 10 در 10 پیدا می کند.

    در برخی از کلاک ها، به صورت تئوری، پردازنده هایی که Pipeline های کمتر و دقت پیش بینی کمتری دارند امتیاز بیشتری را در تست دریافت می کنند، به عنوان مثال هنگامی که قابلیت HyperThreading غیر فعال است.



    CPU PhotoWorxx

    این تست کارهایی مختلفی را که هنگام پردازش عکس های دیجیتال انجام می شوند را بر روی پردازنده پیاده سازی می کند:

    - پر کردن تصویر با پیکس های رنگی به صورت تصادفی

    - چرخاندن تصویر به زاویه 90 درجه

    - چرخاندن تصویر به زاویه 180 درجه

    - Difference

    - Color Space Conversion که هنگام تبدیل تصاویر به فرمت JPEG انجام می شود.

    این تست همچنین واحد های محاسبه ی اعداد حسابی (SIMD) پردازنده و حافظه های Subsystem را نیز تحت فشار قرار می دهد و از دستور العمل های x87, MMX, MMX+, 3DNow!, 3DNow!+, SSE, SSE2, SSSE3, SSE4.1, SSE4A, AVX, AVX2 و XOP استفاده می کند.



    CPU AES



    این بنچمارک میزان کارایی پردازنده ی مرکزی را توسط تست Advanced Encryption Standard یا به اختصار AES محاسبه می کند. AES یک استاندارد رمزنگاری symmetric-key است.

    AES امروزه در ابزار های فشرده سازی مختلفی به کار رفته است. ابزار هایی نظیر 7zip، Win RAR ، Winzip و همچنین ابزار های رمزگذاری بر روی دیسک ها و درایو ها مانند Bitlocker ، FileVault و TrueCrypt از این دسته اند. CPU AES از دستور العمل های x86, MMX و SSE4.1 استفاده می کند و همچنین توانایی شناسایی چندین پردازنده ی مرکزی، چندین هسته و HyperThreading را نیز دارد.



    CPU ZLib

    این تست میزان کارایی پردازنده و حافظه ی Subsystem را در حالت فشرده سازی معروف ZLib محاسبه می کند. CPU Zlib تنها از دستور العمل x86 استفاده می کند و قابلیت شناسایی چندین پردازنده، چندین هسته و HyperThreading را نیز دارد.






    13- AIDA64 تست حافظه



    AIDA64، پیشتر Everest، یکی از قدیمی ترین و شناخته شده ترین نرم افزار های سیستمی می باشد. این نرم افزار دارای قسمت های مختلفی برای نمایش کامل مشخصات سیستم (سخت افزاری و نرم افزاری) و مونیتور آنها می باشد. AIDA 64 دارای تست های مختلفی برای محک زدن کارایی پردازنده و حافظه می باشد که شاید مطرح ترین آنها Cache and Memory Benchmark باشد!



    Cache and Memory Benchmark

    تست های پهنای باند حافظه ( سرعت خواندن ، سرعت نوشتن ، سرعت کپی ) حداکثر پهنای باند حافظه را هنگام انتقال داده ها اندازه گیری می کنند. کدهای مربوط به این داده ها در Assembly نوشته شده اند و به صورت گسترده ایی برای پردازنده های مرکزی AMD و Intel و انواع دیگر پردازنده هایی که هسته های آنها قابلیت محاسبه ی دستوالعمل های x86/X64 ، MMX ، +MMX ، 3DNow ، SSE ، SSE2 ، SSE4.1 ، AVX و AVX2 را دارند، بهینه سازی شده اند. تست های تاخیر زمان حافظه، مدت زمان تاخیر پردازنده ی مرکزی هنگامی که اطلاعات را از حافظه ی سیستم می خواند را اندازه گیری می کنند. تاخیر زمان حافظه به معنای مدت زمانی است که پردازنده دستور خواندن اطلاعات را به حافظه ارسال می کند و سپس حافظه پس از دریافت دستور اطلاعات را برای پردازنده ارسال می کند.






    14- 3DMark Vantage





    3DMark Vantage، یکی از نسخه های نرم افزار محبوب 3DMark، ساخت شرکت Futuremark می باشد. این نرم افزار که در زمان Microsoft Windows Vista و در سال 2008 میلادی عرضه شد، دارای تست هایی مبتنی بر Microsoft DX10 بوده که می توانست ملاک مناسبی برای اندازه گیری توانایی کارت های گرافیکی زمان خود باشد. با وجود گذشت سال ها، این نرم افزار کماکان یکی از مهم ترین تست های مبتنی بر Direct X10 محسوب می شود. برای محاسبه Graphics Score، این نرم افزار دارای دو تست نسبتا طولانی Jane Nash و Calisto است که نور پردازی و سایه زنی فوق العاده زیبایی دارند. تست های پردازنده این نرم افزار شامل AI Test و Physics Test می باشد. این تست ها بخوبی هسته ها و رشته های پردازنده استفاده کرده و دارا بودن قابلیت Hyper Threading مزیت بزرگی برای آن به شمار می رود. تست Physics این نرم افزار تحت تاثیر فناوری Physx کمپانی Nvidia امتیاز بالاتری کسب می کند. به دلیل یکسان بوده شرایط، فناوری Physx  را در صورت محیا بودن، غیر فعال می نماییم. با توجه به تاثیر 25 درصدی امتیاز پردازنده در امتیاز نهایی و تاثیر فرکانس پردازنده بر Graphics Score این نرم افزار علی الخصوص برای کارت های گرافیکی High-End، امتیاز های Graphics Score و CPU Score را بصورت مجزا قرار می دهیم. کلیه تست ها در حالت Performance انجام شده اند.




    15- 3DMark 11





    مدت اندکی پس از عرضه DirectX 11 از سوی کمپانی معظم Microsoft، شرکت Futuremark نرم افزار محبوب 3DMark را با نام 3DMark 11 منتشر نمود. این نسخه نرم افزار 3DMark دارای چهار تست گرافیکی 30 ثانیه با نام های Deep Sea 1، Deep Sea 2، High Temple 1 و High Temple 2 بوده که به خوبی از Volumetric Illumination و Tessellation بهره می برند. تست Physics این نرم افزار نیز دارای گرافیک بسیار ساده ای بوده که هر گونه تاثیر GPU را به حداقل ممکن می رساند. این تست شدیدا تحت تاثیر فرکانس و کارایی حافظه سیستم بوده و از تمامی هسته های پردازنده و قابلیت Hyper Threading پشتیبانی می کند. این نرم افزار تست جدیدی به عنوان Combined را عرضه نمود که توانایی سیستم را در پردازش هم زمان Physics و صحنه های سنگین گرافیکی را اندازه گیری می کند. تست های این نرم افزار را در حالت Performance این نرم افزار انجام می دهیم. در این حالت با توجه به تاثیر 15 درصدی امتیاز Physics و 10 درصدی امتیاز Combined، امتیاز ها را بصورت جداگانه قید خواهیم کرد. یکی از مزیت های بزرگ این تست وابستگی بسیار ناچیز Graphics Score به پردازنده می باشد.




    16- 3DMark





    در سال 2013 شرکت Futuremark نسخه جدید نرم افزار 3Dmark را با نام 3DMark منتشر نمود. عدم در نظر گرفتن نام خاص برای این نسخه موجب سردرگمی کاربران شد ولی بسیاری از کاربران آن را با نام 3DMark 13 می شناسند. شرکت Futuremark برای نخستین بار این نسخه را به صورت Cross Platform و برای پلتفورم های مختلف نظیر گوشی های هوشمند با سیستم عامل های مختلف و تبلت ها عرضه نمود. این نسخه نو آوری دیگری داشت و آن بهره مندی از سه تست کاملا مجزا بود.



    ICE STORM

    طوفان یخ، سبک ترین تست در میان این سه تست می باشد و بیشتر برای گوشی های هوشمند و تبلت ها طراحی شده است. این تست بر پایه DirectX 11 بوده ولی صرفا از توابع مربوط به DirectX 9 استفاده می کند. این تست دارای دو تست گرافیکی 720p و یک تست Physics می باشد. امتیاز کلی ICE Storm بر روی رایانه های قدرتمند تا حد زیادی تابع قدرت پردازنده می باشد.

    Cloud Gate

    این تست بیشتر برای راینه های شخصی خانگی و نوت بوک ها طراحی شده است. دو تست گرافیکی Cloud Gate بر پایه DirectX 11 بوده ولی صرفا از توابع مربوط به DirectX 10 استفاده می کنند. تست Physics این نرم افزار نیز 32 پردازش موازی هم زمان را بر روی اجسام نرم به پردازنده محول می کند.

    Fire Strike

    Fire Strike سنگین ترین تست این نرم افزار بوده و از تمامی قابلیت های DirectX 11 استفاده می کند. این تست در دو حالت عادی  و Extreme قابل اجرا می باشد که حالت Extreme آن برای سیستم های بسیار قدرتمند نیز تست سنگینی محسوب می شود. Fire Strike دارای دو تست گرافیکی، تست Physics و تست Combined بسیار سنگین می باشد.






    17- Super Pi





    شاید 3.14 برای محاسبات ریاضی ساده تخمین مناسبی از عدد پی باشد ولی ریاضی دانان همواره به دنبال محسابه دقیق تر این عدد خاص بوده اند. Super PI برای نخستین بار در سال 1995 توسط Yasumasa Kanada در دانشگاه توکیو نوشته شد و توانایی محاسبه 232 رقم عدد پی با استفاده از الگوریتم گاوس-لژاندر را داشت. این نرم افزار تنها می تواند از یک رشته پردازشی استفاده نموده و ملاک مناسبی برای مقایسه پردازنده هایی با تعداد هسته های نابرابر نیست. با این وجود کماکان از این نرم افزار قدیمی برای مقایسه کارایی پردازنده ها استفاده می شود. این نرم افزار به دلیل شرایط خاص خود وابسته به سیستم حافظه بوده و می تواند بیانگر تفاوت کارایی پردازنده ها، حافظه ها و مادربوردها باشد. ما در تست های خود از نسخه 1.5 XS این نرم افزار استفاده می کنیم.




    18- WPrime





    WPrime نرم افزار بسیار کوچکی برای محاسبه اعداد اول با استفاده از الگوریتم نیوتن می باشد. این نرم افزار قابلیت استفاده از تمامی رشته های پردازشی سیستم را داشته و می تواند بخوبی از نهایت توانایی پردازنده استفاده نماید. این رم افزار دارای دو تست مختلف می باشد. تست 32M الگوریتم محاسبه را تا رسیدن به 32 میلیون ادامه می دهد و ملاک مناسبی برای مقایسه سرعت در کمترین زمان می باشد. تست 1024M نیز این کار را تا عدد 1024 میلیون انجام داده و بیشتر ملاکی از پایداری سیستم می باشد. در تست های خود از نسخه 1.55 این نرم افزار استفاده خواهیم نمود که توسط وب سایت HWbot.org نیز مورد استفاده قرار می گیرد.








    19- CineBench R11.5





    نرم افزار Cinebench یکی از مطرح ترین نرم افزار های تست کارایی به حساب می آید. این نرم افزار می تواند با انجام تست های خود امتیاز هایی از کارایی پردازنده و یا کارت گرافیکی را نسبت دهد، با این وجود اغلب از این نرم افزار برای محاسبه کارایی پردازنده استفاده می شود. این تست بر پایه نرم افزار Cinema 4D شرکت Maxon می باشد که از آن در تهیه فیلم هایی نظیر Iron Man 3 استفاده شده است. تست پردازنده این نرم افزار در دو حالت تک هسته ای و چند هسته ای قابل اجرا می باشد و نهایتا 256 هسته پردازشی را پشتیبانی می کند. صحنه مورد رندر در این تست از حدود 2000 عنصر مختلف تشکیل شده است که شامل بیش از 300000 چند ضلعی می باشد. جلوه هایی همچون نور محیط، انعکاس، سایه و تکنیک Antialiasing توسط این نرم افزار استفاده می شوند. در این بخش از نسخه های R11.5 این نرم افزار استفاده می کنیم. نتایج حاصله امتیاز های این نرم افزار بوده و امتیاز بالاتر بیانگر کارایی بالاتر می باشد.




    20- Cinebench R15





    نرم افزار Cinebench یکی از مطرح ترین نرم افزار های تست کارایی به حساب می آید. این نرم افزار می تواند با انجام تست های خود امتیاز هایی از کارایی پردازنده و یا کارت گرافیکی را نسبت دهد، با این وجود اغلب از این نرم افزار برای محاسبه کارایی پردازنده استفاده می شود. این تست بر پایه نرم افزار Cinema 4D شرکت Maxon می باشد که از آن در تهیه فیلم هایی نظیر Iron Man 3 استفاده شده است. تست پردازنده این نرم افزار در دو حالت تک هسته ای و چند هسته ای قابل اجرا می باشد و نهایتا 256 هسته پردازشی را پشتیبانی می کند. صحنه مورد رندر در این تست از حدود 2000 عنصر مختلف تشکیل شده است که شامل بیش از 300000 چند ضلعی می باشد. جلوه هایی همچون نور محیط، انعکاس، سایه و تکنیک Antialiasing توسط این نرم افزار استفاده می شوند. در این بخش از نسخه های R15 این نرم افزار استفاده می کنیم. نتایج حاصله امتیاز های این نرم افزار بوده و امتیاز بالاتر بیانگر کارایی بالاتر می باشد.


    21- WinRAR





    در میان کاربران کاربران کمتر کسی را می توان یافت که از این نرم افزار محبوب در سیستم خود بهره نگرفته باشد و به احتمال بسیار بالا کثر خوانندگان این مقاله نیز در حال حاضر این نرم افزار را بصورت نصب شده بر روی سیستم خود دارند. WinRAR نرم افزار فشرده سازی قدرتمندی است که نخستین بار در سال 1995 عرضه شد و با پشتیبانی از فرمت قدرتمند RAR محبوبیت زیادی بدست آورد. از آن زمان تا کنون نسخه های مختلفی از این نرم افزار عرضه شده است که نسخه های جدیدتر از پردازش 64 بیتی نیز پشتیبانی می کنند. با توجه به استفاده کاربران از WinRAR برای فشرده سازی فایل های خود، نتایج تست این نرم افزار برای کاربران بسیار ملموس و قابل درک می باشد.








    22- اورکلاکینگ



    اورکلاکینگ برخلاف تصور بسیاری از کاربران، در صورت آشنایی با آن بسیار ساده بوده و افزایش کارایی و پرفرمونس کلی سیستم را بدنبال دارد. همان طور که اطلاع دارید به پروسه افزایش فرکانس پردازنده، حافظه ها و یا کارت گرافیکی اورکلاکینگ اطلاق شده و طی این پروسه با تغییر تنظیمات مورد نظر و البته افزایش مولفه های ولتاژ می توان از یک قطعه سخت افزاری انتظار پردازش در فرکانس های بالاتری داشت. شایان ذکر است این پروسه باعث افزایش توان مصرفی قطعه سخت افزاری مورد نظر و البته افزایش حرارت تولیدی آن می شود. از این رو به همه کاربران توصیه می گردد حتما از یک کولینگ مناسب افتر مارکت استفاده نمایند.

    در این بخش با استفاده میانبر OC Genie قرار داشته در محیط بایوس اقدام به اورکلاک پردازنده Core i7 4770K می نماییم که فرکانس پردازنده تا 4.0 گیگاهرتز افزایش می یابد. در این حالت تمامی تنظیمات و ولتاژهای مورد نیاز توسط تراشه هوشمند OC Genie پردازش و اعمال می گردد. با اجرای پروفایل XMP حافظه ها نیز، فرکانس 2400 مگاهرتز با زمان تاخیر  10.12.11.28 1T برای آنها لحاظ می گردد.

    منتها برای اینکه معیار صحیحی برای مقایسه داشته باشیم فرکانس پردازنده به طور دستی 4.2 گیگاهرتز انتخاب می گردد و سایر تنظیمات در حالت Auto باقی می ماند. لازم به ذکر است Cpu Vcore لحاظ شده توسط مادربورد 1.23 ولت می باشد. در فرکانس فوق تست مربوط به حافظه بنچمارک AIDA64 و بنچمارک CineBench مجدد اجرا می گردد.



    AIDA64 Cache & Memory Benchmak:





    CineBench R11.5 Benchmark:





    در ادامه برای تست و محک قابلیت اورکلاک حافظه ها، در حالی که تنظیمات و تایمینگ های حافظه ها در حالت Auto قرار داشته و تنها DRAM Voltage برابر 1.68 ولت قرار گرفته است فرکانس حافظه 2933 مگاهرتز براحتی با زمان تاخیر 13.15.14.35 2T بوت شده و با افزایش فرکانس مسیر یا Bclk به 102.37 مگاهرتز فرکانس حافظه 3000 مگاهرتز به صورت پایدار بدست می آید.






    23- نتیجه گیری



    تصور می کنم شما نیز با من هم عقیده باشید که نمی توان بسادگی تست و بررسی طولانی یک محصول را در چندین خط خلاصه کرد، اگر در طول بررسی با ما همراه بوده باشید تک تک اجزا، امکانات و قابلیت های کلیدی مادربورد MSI Z97 Gaming 5 به طور کامل تحلیل و بررسی گردید. هر آنچه که یک سیستم گیمینگ و هر گیمری نیاز دارد در این مادربورد از ارتش اژدها (!) لحاظ گردیده است.





    مادربورد Z97 Gaming 5 از کیفیت ساخت بالایی برخوردار بوده و قطعات الکترونیکی با کیفیتی نیز توسط کمپانی مورد استفاده قرار گرفته است. به طور مثال، Audio Boost2 سیستم صوتی قدرتمندی که صدای فراگیر و محیطی آن توجه شما را بخود جلب خواهد کرد، علاوه بر این براحتی و بدون هیچ مشکلی از هدفون های گیمینگ فوق حرفه ای که سیستم های عادی جوابگوی آنها نیستند می توانید استفاده نمایید. شبکه گیمینگ Killer E2205 نیز از دیگر نقاط قوت این مادربورد بشمار می آید، بد نیست اشاره کنیم که کمپانی Qualcomm Atheros از کمپانی های پیشرو در زمینه تولید تراشه های شبکه می باشد و محصولات این کمپانی در مادربوردهای متعددی از کمپانی های بزرگ مورد استفاده قرار می گیرد. شاید در نظر شما این محصول جدید کمپانی MSI توان رقابت با محصولات High end دیگر کمپانی ها را نداشته باشد ولی باید دقت کنیم این محصول در چه رنج قیمتی قرار می گیرد؟ نسبت Price به Performance آن چگونه است؟ قطعا این محصول در رده قیمتی خود (زیر 180 دلار) می تواند یکی از بهترین انتخاب های ممکن تلقی گردد و از سوی کمپانی MSI نیز برای رقابت در رده High End طراحی نشده است. در واقع کمپانی MSI برای رقابت در رده High End برگه های برنده ای نظیر Z97 Gaming 9 AC و  Z97 Xpower ACدر اختیار دارد که از هر لحاظ کامل و بی نقص می باشند.

    در پایان می توان مادربورد Z97 Gaming 5 کمپانی MSI را یک مادربورد خوش ساخت، خوش قیمت و با امکانات کافی برای یک سیستم گیمینگ عنوان کرد.







    نقاط قوت:

    - کیفیت ساخت بالا

    - سیستم صوتی قدرتمند

    - شبکه مختص بازی

    - پورت های I/O ویژه گیمینگ





    نقاط ضعف:

    - عدم وجود کلید های Power On/Off و Reset

    - اگر سخت گیرانه قضاوت کنیم، عدم استفاده از هیت پایپ در بخش کولینگ PWM (هرچند حرارت تولیدی این بخش ناچیز می باشد)





    در پایان مادربورد MSI Z97 Gaming 5 با توجه به کارایی و امکانات بالا در مقابل قیمت مناسب و البته با در نظر گرفتن نقاط قوت و ضعف محصول فوق، اوارد GOLD را از لابراتور تخصصی اورکلاکینگ هیروز دریافت می کند.







    برای بحث و تبادل نظر در رابطه با این محصول به این لینک مراجعه کنید.
